基于MSP430的工業溫度檢測設備
參數和指標
量程：0°C~99.9°C；
測量誤差：0.11°C（0°C ~99.9°C）；
紅外測量誤差：0.8°C（<5m）
電壓：不大于6.5V
電流：不大于300mA
液晶顯示、歷史數據存儲；
低功耗、長時間待機
背光
防爆電池
IEC61000-4-4：EFT ±2kV A類
IEC61000-4-2：ESD：空氣放電：±8kV A類

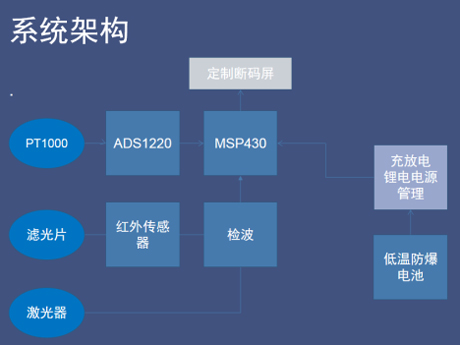

核心部件選型
電池
主控芯片
溫度傳感器
紅外溫度傳感器
ADC
檢波器
充放電管理芯片
主控芯片
以功能為主的主控芯片可選擇STM32F767IG
以低功耗要求為主的主控芯片可選擇msp430f5529

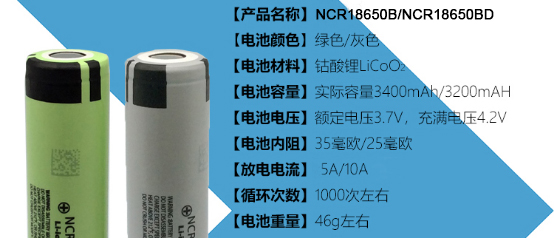

鋰電池

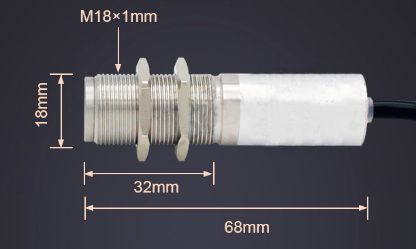

紅外測溫
測量范圍：0-300℃
光譜范圍：1.6um
環境溫度：0-50℃
物距比：D:S = 100 ：1（常規12：1）
精度：±1℃
顯示屏
方案一，12864點陣屏
功耗稍高
需要mcu驅動
單個成本高于斷碼屏
市場現有產品型號豐富
方案二，斷碼屏
功耗低
匹配的MCU（MSP430）功耗低
量產成本低
不需背光可以顯示
尺寸可定制
需要開模定做，需要開工成本
前端采樣
低電流：占空比模式下低至120μA（典型值）
寬電源電壓范圍：2.3V至5.5V
可編程增益：1V/V至128V/V
可編程數據速率：高達2kSPS
20位分辨率
采用單周期穩定數字濾波器，在20SPS時實現50Hz和60Hz諧波抑制
兩個差分輸入或四個單端輸入
雙匹配可編程電流源：10μA至1.5mA
集成2.048V基準電壓：漂移5ppm/°C（典型值）
集成2%振蕩器
集成溫度傳感器：精度0.5°C（典型值）與SPI兼容的接口（模式 1）
